1. 通訊接口及協議：

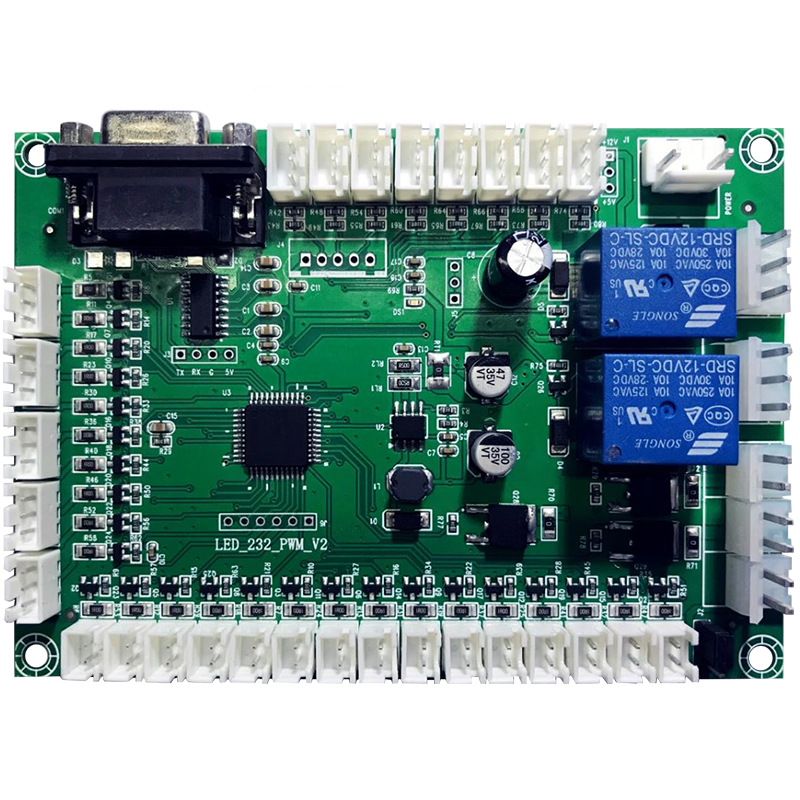

串口 232 通訊，標準 DB9 母座接口

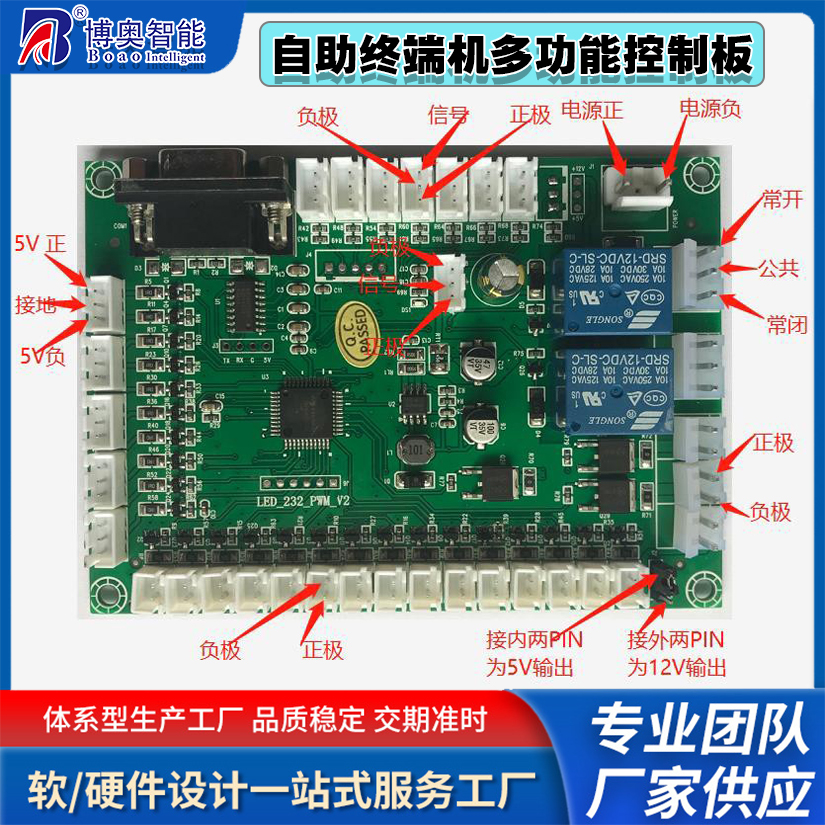

2. 接口及參數:

? 15 路 5V 或 12V 可控制輸出，可接入操作提示燈條；
? 5 路共陰極 5V 輸出，可控制雙色指示燈條，區分正常、異常狀態；
? 3 路 12V PWM 輸出端口，可外接補光燈，且可在后調隨意調節補光亮度；或接入機柜排風扇，可在后臺任意調節轉速；
? 2 路繼電器常開、常閉端口,可外控制各模塊電源，實現模塊的斷電復位功能；
? 7 路高低開平輸入接入端，可外接門禁傳感器、紅外對射、反射、振動報警器等傳感器模塊，實現信號上傳功能；并帶 5V 或 12V 電源接口，可為外接模塊提供電源。
? 1 路溫濕度檢測功能；
3. 電源、電壓:

控制器電源輸入為 DC 12V，具體功率需視輸出接口所接負載，最大不超過 5A；

4. 控制器工作條件：

? 工作溫度：-10℃～+70℃
? 存儲溫度：-20℃～+85℃
? 濕度：5%～90%，無結露；
三、特殊功能應用案例說明

1） PWM 及溫濕度應用

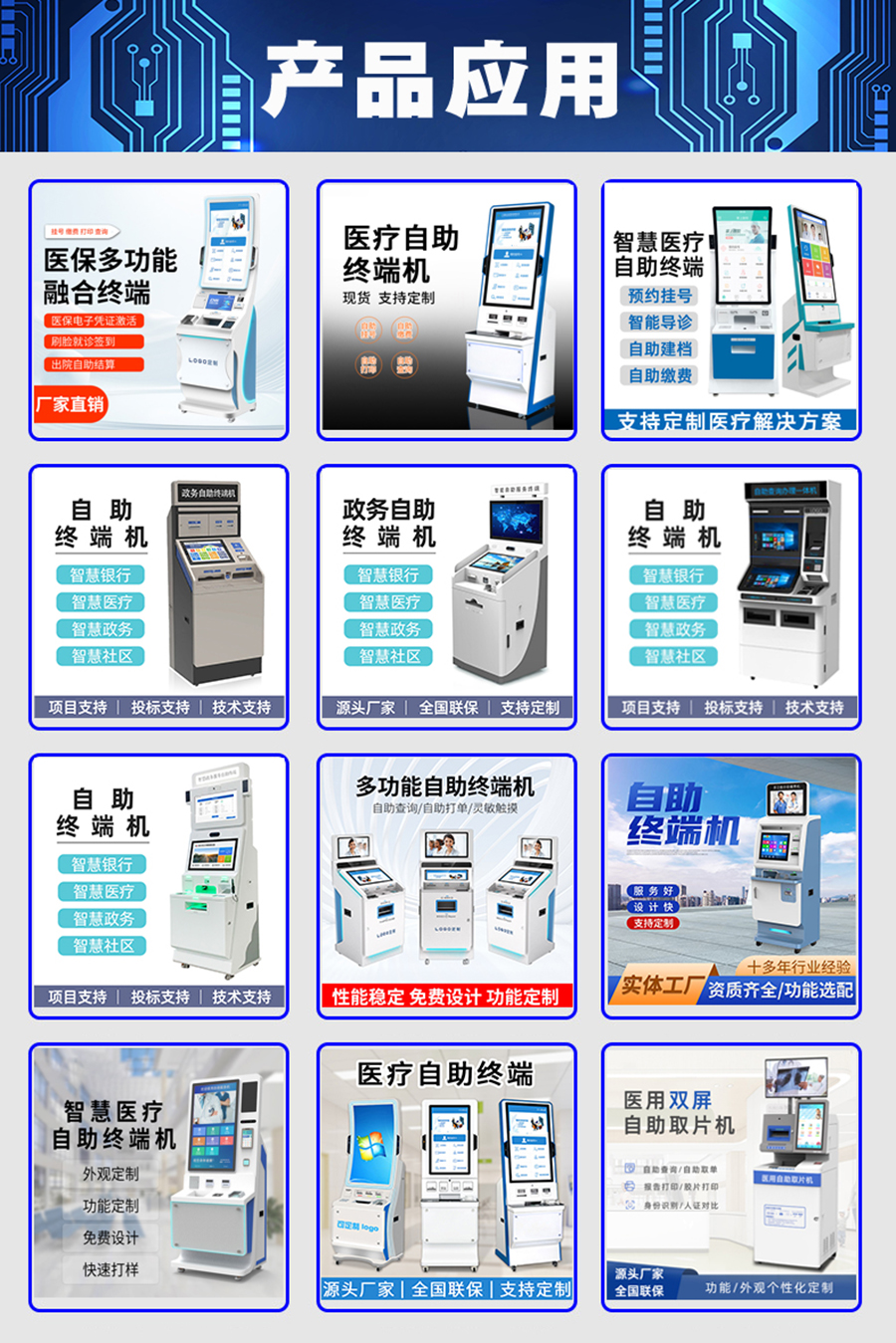

? 自助拍照設備可利用此功能，在后臺調節設備的補光燈亮度，可遠程實現對設備補光亮度的任意調節。
? 自助設備可利用與溫濕度檢測功能，實現對機柜內部的排風扇實現智能控制，當機柜內部溫度達到設定值時，對機柜風扇實現啟動以及轉速度的控制。
